    SCART - pinout
    Přidáno: * Pátek, 12. říjen 2001 @ 08:24:11 CEST *

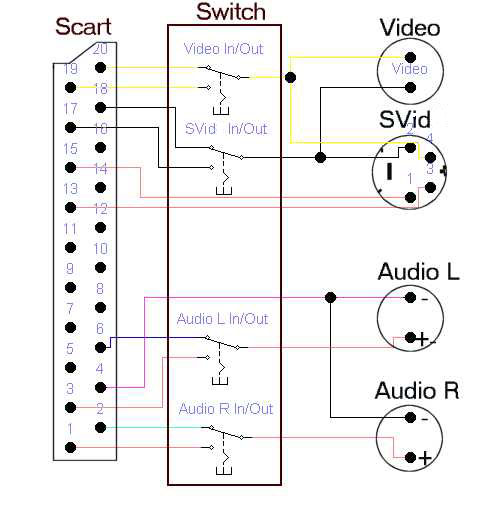

    Kontrukce, tipy, bastlení Hledáte zapojení konektoru SCART ? Pro použití AUDIO, VIDEO a S-Video si jej můžete prohlédnout v dnešním příspěvku.





    1 > Audio výstup pravý (0,5 V max)
    2 > Audio vstup pravý (0,5 V max)
    3 > Audio výstup levý (0,5 V max)
    4 > Audio zem
    5 > Video Blue zem
    6 > Audio vstup levý (0,5 V max)
    7 > Blue vstup (0,7 Vpp @ 75 ohm)
    8 > Přepínací napětí 10 - 12V AV/TV přepínání
    9 > Video Green zem
    11 > Green vstup (0,7 Vpp @ 75 ohm)
    13 > Video Red zem (Luminance Y zem)
    15 > Video Red (0,7 Vpp @ 75 ohm) (Luminance Y)
    16 > Přepínací napětí RGB 1 -3 V zapíná RGB
    17 > Video zem (synchronizace)
    18 > Video zem
    19 > Video výstup
    20 > Video Vstup (1 Vpp @ 75 ohm)
    21 > Zem stínění
