    Mikrovlnné monolitické zesilovače HP - II
    Přidáno: * Pondělí, 01. říjen 2001 @ 08:01:53 CEST *
    Kontrukce, tipy, bastlení Před několika dny jsem se dostal k problému s opravou jedné bezdrátové karty v pásmu 2,4 GHz. Jednalo se o kartu PROXIM Symphony, která po bouřce vykazovala závadu v přijímací části. Protože šlo již o opakovanou závadu a bohužel to již nešlo vyřešit reklamací, rozhodl jsem se o amatérskou opravu.

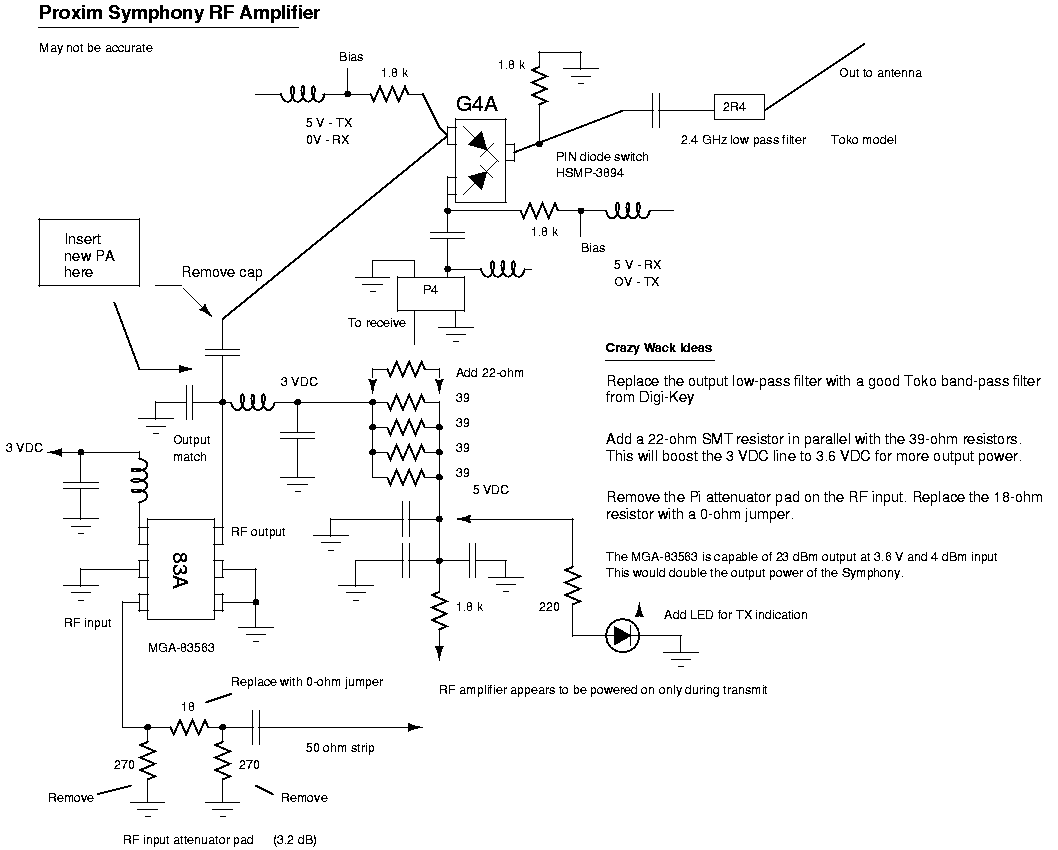

    Předem je třeba podotknout, že VF vstup karty není chráněn ŽÁDNÝM způsobem a k zničení karty dochází i v případech, kdy ostatní zařízení v danném místě (BreezCom, Orinoko, Cabletron ..) pracují bez problémů. Ke zničení jedné karty došlo dokonce i při použití bleskojistky na principu zkratovacího vedení, které by mělo zajistit na vstupu trvale nulový stejnosměrný potenciál. Ale již k vlastní konstrukci Symphony karty. Základ tvoří mezifrekvenční přijímač National LMX2240, který spolu se vstupním MMIC HP MGA-87563 a výstupním MMIC HP MGA-83563 tvoří celou vysokofrekcvenční část přijímače. K přepínání mezi vysíláním a příjmem jsou použity diody HP HSMP-3894. Závadu jsem napoprvé odhadl ve vstupním obvodu MGA-87563 a začal jsem jej shánět. Bohužel se mi nikde nepodařilo sehnat kusové množství až v GM-elektronicu měli podobný obvod MGA-86563, který má bohužel jiné zapojení vývodů a o 10 dB větší zisk. Za cenu cca 120,- Kč jsem si jich hned objednal několik kusů, přidal jsem ještě BFR-92, které jsou jako následující aktivní prvek za obvodem, PIN diody HP a pro další konstrukce ještě výkonový MGA-83563. Celá výměna proběhla bez problémů, jen bylo třeba obvod napájet "na záda" a zajistit napájení, které je zde na rozdíl od původního IC na výstupním vývodu. Samozřejmě je třeba dbát na to, že napájecí napětí je po dobu vysílání vypínáno a je nutné použít napájení z původního obdvodu. K opravě mě inspirovala vynikající stránka Josepha N9ZIA, kde jsem nalezl celou řadu užitečných informací a částečné schéma VF části karty PROXIM.
    Celá oprava mě přivedla na myšlenku použití těchto levných a dostupných obvodů v transceiveru pro 13 a 9 cm, ale jak to celé dopadne to bude až v dalším článku :)

    MMIC HP řady MGA-8x563

    MGA-81563
    MGA-82563
    MGA-83563
    MGA-85563
    MGA-86563
    MGA-87563
