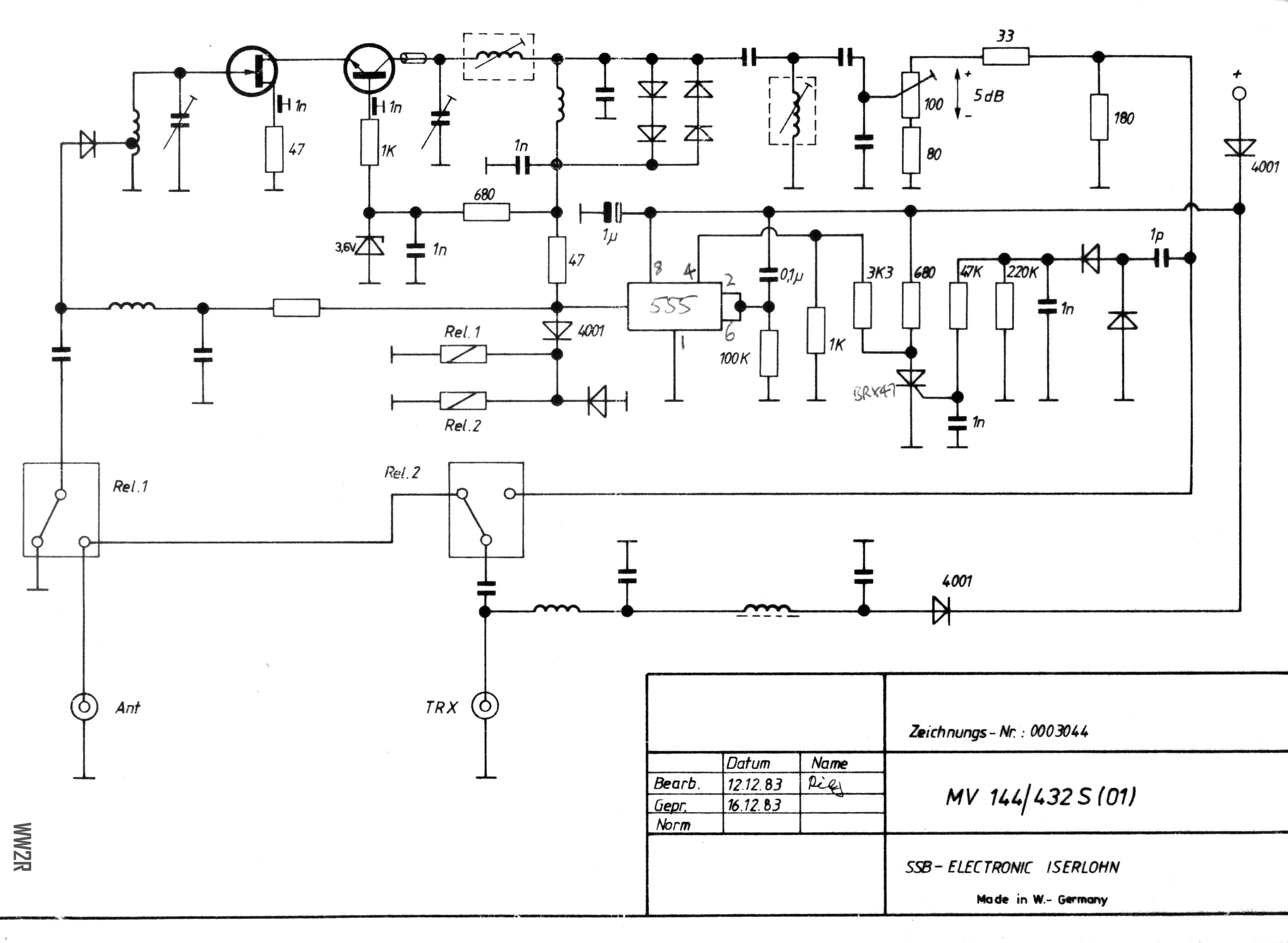

Schéma předzesilovače MV 432S
Datum: * Čtvrtek, 09. listopad 2006 @ 22:38:31 CET *
Téma: Kontrukce, tipy, bastlení
Ve Weinheimu jsem si pořídil předzesilovač pro 70 cm a nebylo mi přesně jasné jak funguje. Běžně předzesilovače s VF výkonem přepnou relé, ale zde je nutné celý předzesilovač ovládat napětím +RX. Detektor a tyristor pak slouží pouze jako ochrana v případě nechtěného zavysílání do výstupu. Jako druhy tranzistor je použit BFR 96S a jako VF relé CX120P. Nevím jak výrobce u něj mohl uvádět 750W, když katalog udává 150W @ 500 MHz.
|
|
